시공시 주관에서 지관을 연결할 때 기존에는 파이프(Pipe)를 절단하여 티(Tee)를 맞대기 용접하였으나, 당사제품(분기관 피팅 Fitting)은 파이프(Pipe)를 절단하지 않고, 주관에 천공(Hole)을 하여 분기간 피팅(Fitting)을 용접한 후 지관을 연결하는 새로운 시공법 입니다.

티(Tee)를 사용하는 낙후된 시공법에 비하여 분기관 피팅(Fitting)으로 시공하면 작업공정이 현저히 줄어들며 제품가격이 기존 제품보다 월등히 저렴함으로 귀사의 공사원가 절감에 크게 이바지 할 것이며 아울러 국가산업 발전에도 상당한 기여를 할 것으로 확신합니다.

앞으로 보다 더 나은 신제품 개발에 끊임없이 노력할 것이며 대고객서비스에 최선을 다할 것을 약속 드리겠습니다.

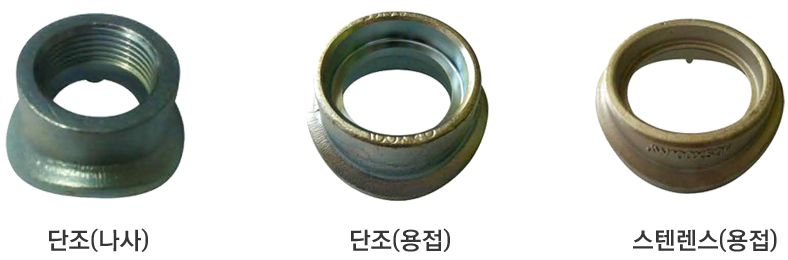

▣ 분기관 종류

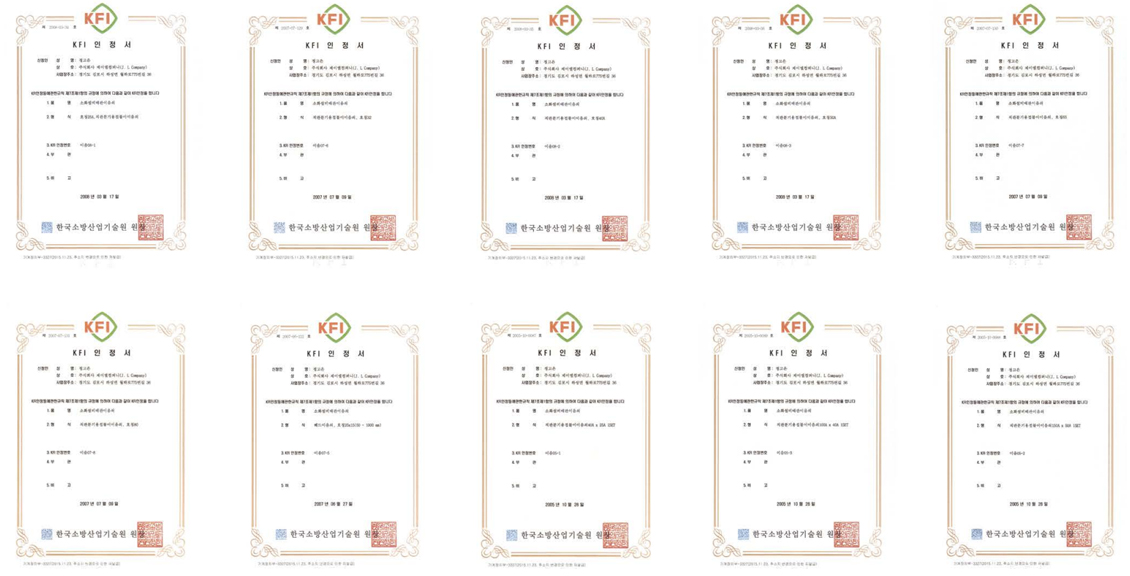

▣ 인증서
인증서보기
▣ 분기관 피팅(용접붙이이음쇠)KFI인정제품
▣ 특징
  • 작업능률 향상으로 공사비용이 절감됩니다.
  • 시공이 간편하므로 공사시간이 단축됩니다.
  • 용접의 용이성과 용접부위 감소로 누수나 하자 발생이 줄어 듭니다.
  • 지관 위치 결정 돌기(4개)에 의하여 용접의 부주의로 인한 각도 및 비틀림을 방지합니다.
  • 단조강 제작품으로 기계적·물리적 성질이 우수합니다.
▣ 재질
종 류 한 국 일 본 미 국
탄소강 S20C, S25C, SS400 S25C 4 A105
스테인리스강 SUS-F304, F316 SUS-F304, F316 A182-F304, F316

압 력(kfg/㎠) SCHEDULE
(~60 K) (~1500 LB) SSpp SGP Sch 40, 80
▣ 적용 관종별 표준규격
한 국 일 본 미 국 영 국 용 도
KSD 3507/SPP JIS G 3452/SGP ASTM A 53 BS 1387 배관용 단소 강관
KSD 3537/SPPW JIS G 3442/SGPW ASTM A 53 BS 1387 수도용 아연도 강관
KSD 3562/SPPS JIS G 3454/STPG ASTM A 53 Apl 5L BS 3601 압력배관용 탄소 강관
KSD 3564/SPPH JIS G 3455/STS ASTM A 524
BS 778 고압배관용 탄소 강관
KSD 3569/SPHT JIS G 3460/STPL ASTM A 333
ASTM A334-6
BS 3603 저온배관용 탄소강관
KSD 3570/SPHT JIS G 3456/STPG ASTM A106-C BS 3602 고온배관용 탄소강관
KSD 3573/SPA JIS G 3468/STPA ASTM A 335 BS 3604 배관용 합금강 강관
KSD 3576/STS JIS G 3459/SUSTP ASTM A 312 BS 3605 배관용 스테인리스강관
KSD 3631/SPPG - - - 연료가스 배관용 탄고강관

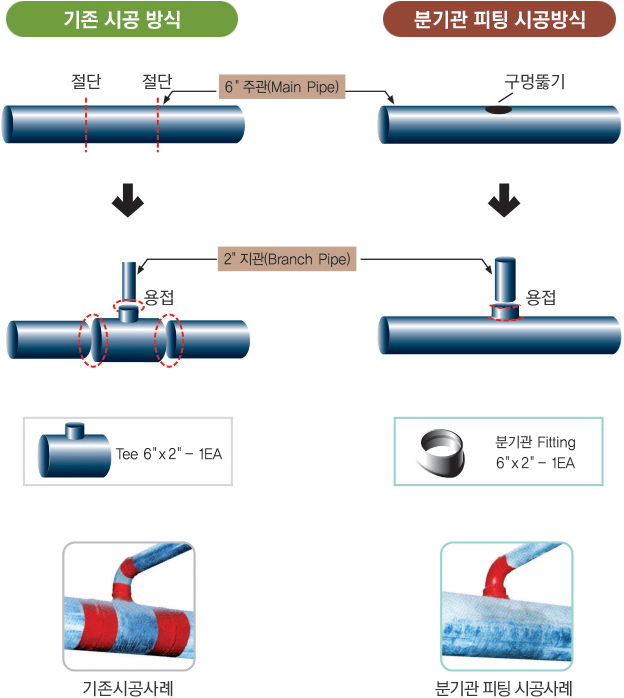

시공방식 비교

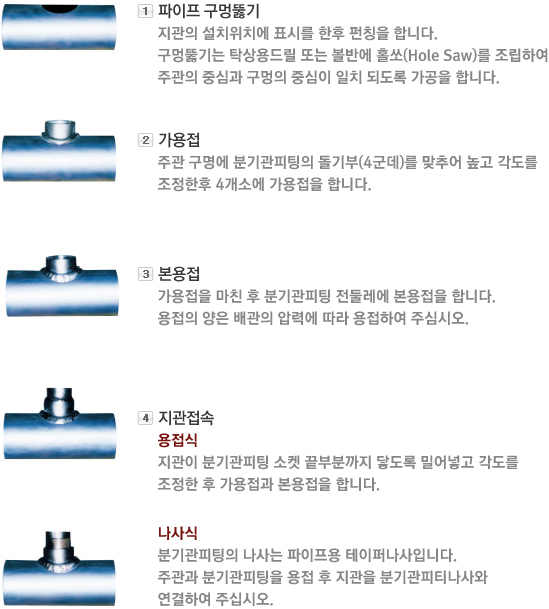

▣ 시공순서

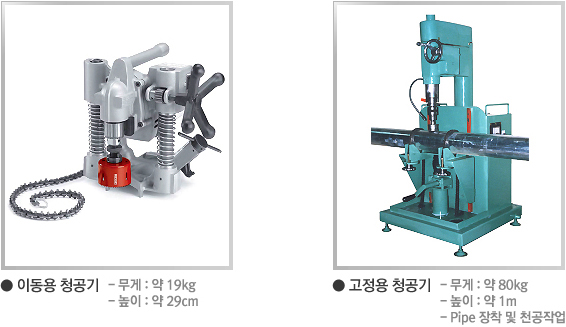

▣ 파이프 청공기(임대용)

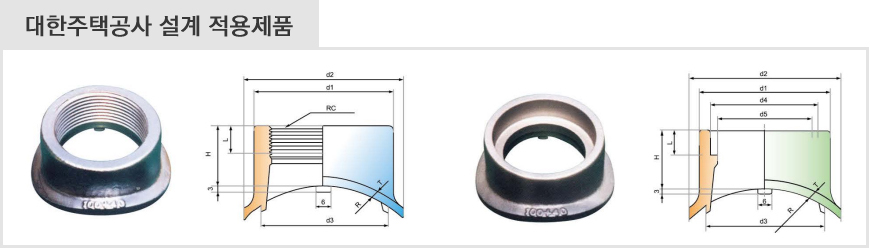

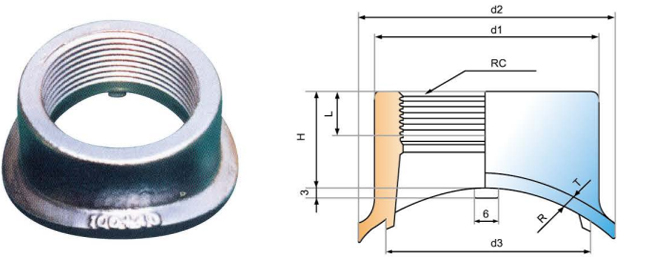

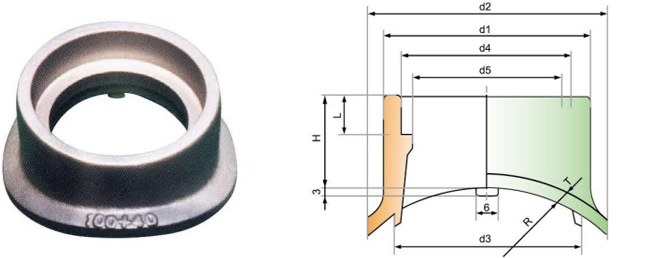

세부치수

나사규격 d1 d2 d3 지관규격 T H L 천공규격
RC(PT) 1 43 55 38 1 (25) 5 23 15 40
RC(PT) 1 ¼ 52 64 46 1 ¼ (32) 6 24 17 48
RC(PT) 1 ½ 58.5 72 52 1 ½(40) 6 18 18 54
RC(PT) 2 72.5 85 64 2 (50) 6 26 26 66

지관규격 d1 d2 d3 d4 d5 T H L 천공규격
1(25) 43 55 38 34.6 27 5 23 13 40
1¼(32) 52 64 46 43.4 34.5 6 24 13 48
1½(40) 58.5 72 52 49.3 40.5 6 26 13 54
2(50) 72.5 85 64 61.4 51.5 6 28 15 66
2½(65) 90 104 79 77.4 66 7 30 15 81
3(80) 105 119 93 90 80.7 7 32 16 95

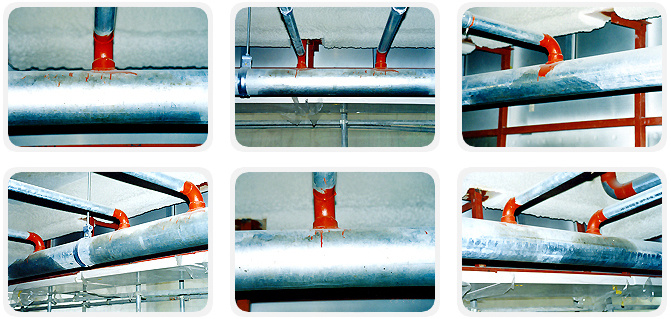

▣ 시공사례
▣ 생산규격
지관/주관 1
(25)

(32)

(40)
2
(50)

(65)
3
(80)
4
(100)
5
(125)
6
(150)
1(25)
1¼(32)
1½(40)
2(50)
2½(65)
3(80)

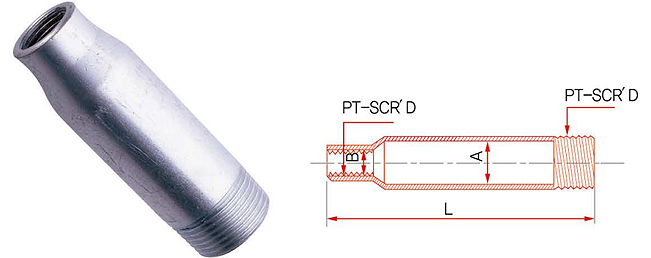

장축PIPE(스프링쿨러헤드 연결용)
▣ 특징
  • 기존 주상복합 및 아파트현장에서 Sprinkler 배관 시공시 니플 + 나사식 Reduce를 사용하여 조합하였으나,
  • 당사 장축 Pipe는 조립을 통한 작업이 아니라 일체형으로 완제품을 생산·공급하므로 작업시간 및 이음매 감소로 인하여 하자 발생율을 현저히 줄이고
    외관이 깨끗합니다.

AXVXL LENGTH TYPE
25X15XL 주문사양
(50~100mm)
한쪽나사
양쪽나사
